実績紹介
紀宝ランプ橋
■特徴

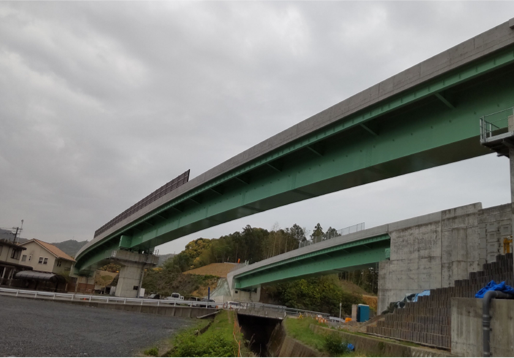

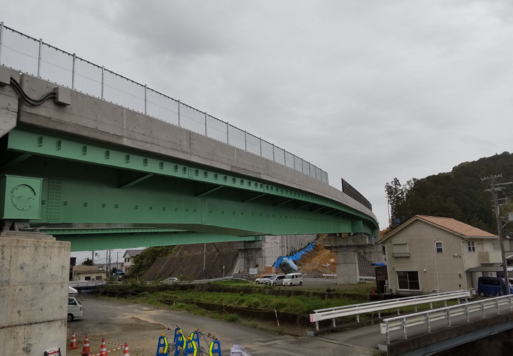

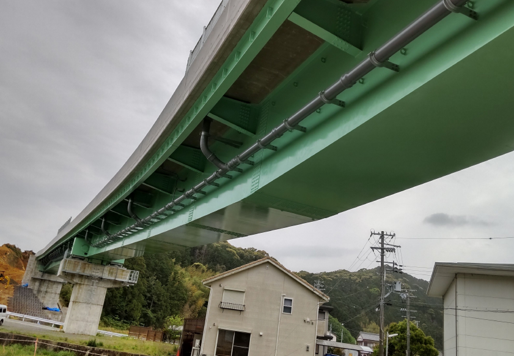

本工事は、三重県南牟婁郡紀宝町神内から和歌山県新宮市あけぼのに至る一般国道42号新宮紀宝道路の一部区間である、ONランプ橋とOFFランプ橋の上部工工事です。ONランプ橋は橋長65mの鋼単純非合成箱桁橋、OFFランプ橋は橋長128mの鋼2径間連続非合成箱桁橋です。両橋とも1主箱桁のため負反力対策としてアウトリガー構造を採用しています。現地架設は、ベントを併用し550t吊りオールテレーンクレーンを用いて架設しました。
![](/products/case/8cc34b598e5c80bdb4a1165484ecaad19433c0f7.png)
![](/products/case/c588cfaaa28bc9c42c90e02f259f1504b2044e20.png)
![](/products/case/bb78c7f01fffa068d41d4b9792c4c55708ab2487.png)
所在地:三重県
竣工年月:2024年1月
発注者:近畿地方整備局
橋長:65.0m(ONランプ橋)、128.0m(OFFランプ橋)
形式:鋼単純非合成箱桁橋(ONランプ橋)、鋼2径間連続非合成箱桁橋(OFFランプ橋)
鋼重:199t(ONランプ橋)、334t(OFFランプ橋)
