最先端の映像技術で安全性と生産性を向上
当社ではi-Bridgeの取り組みの一環として、MRデバイスの活用を行っています。
MRデバイスとは、Mixed Reality（複合現実）の略称でAR（拡張現実）とVR（仮想現実）を併せた最先端の映像技術のことです。現実世界の形状特徴をデバイスが把握し、それらにデジタル映像をぴったりと合わせることができます。すなわち、自分のデスクや会議室など、あらゆる場所・空間で「あたかもそこに存在するように」映像を見ることが可能。当社はこの技術を活用し、生産性や安全性の向上を図る取り組みを行っています。
工事現場での実作業を『見える化』
現場名：大和御所道路 曲川高架橋（Ｐ29・Ｐ33）上部工事
発注者：国土交通省 近畿地方整備局
実施日：令和3年4月13日
本工事は、国道２４号線と側道等に挟まれる狭隘なヤードを利用し、鋼桁架設・合成床版施工を行う工事であり、特にクレーンベント工法での桁架設時に道路利用者に与える影響や、作業スペースの確保、架設手順などで発生する問題を事前に把握し、円滑な現場管理を遂行するため、MRデバイスを活用しました。
工事フロー
■準備作業

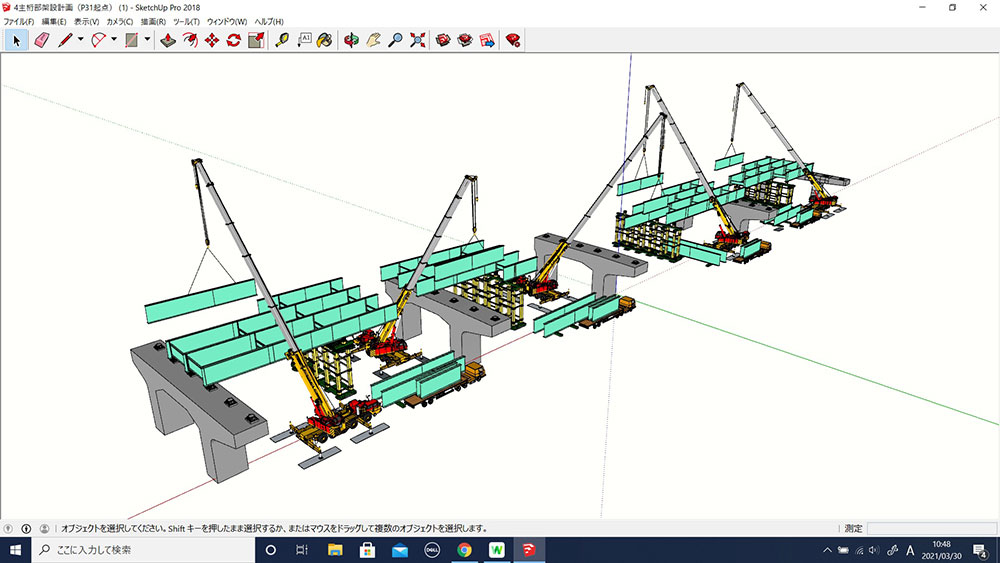

①架設計画の３Dモデルを作成します。
※画像をクリックすると、大きな画像が表示されます。

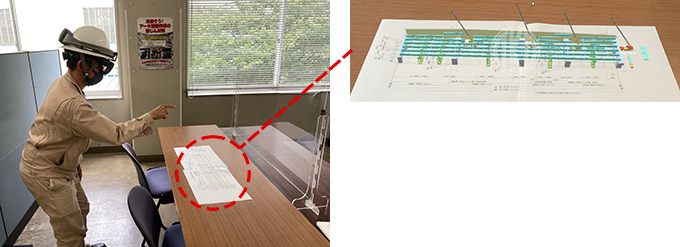

②２次元平面図の上に投影します。
■現場作業

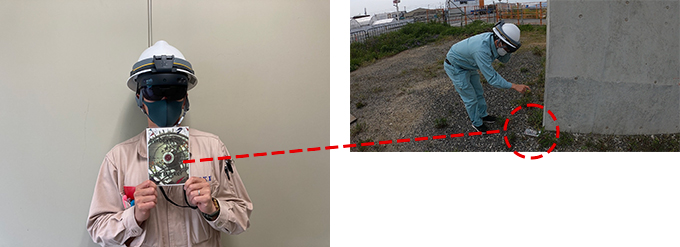

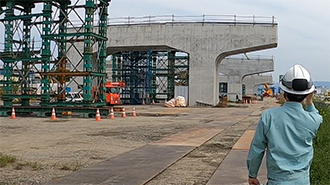

③基準ポイントにマーカーを設置し、３Dモデルを実物大で投影します。

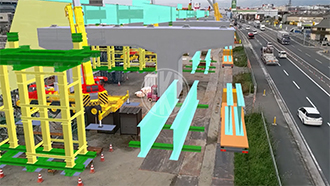

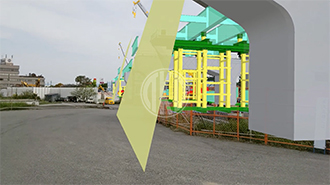

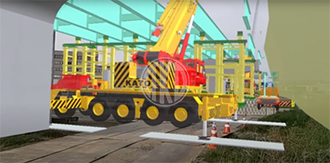

④周囲を見渡すと、クレーンやトレーラー、地組みブロックが配置され、まさに架設を行っている状況が再現されます。

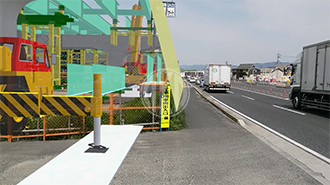

⑤俯角75°を投影することで、桁架設時における道路利用者の安全性を確認できます。

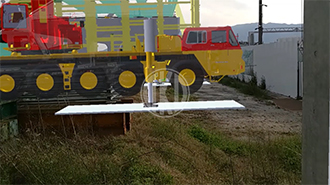

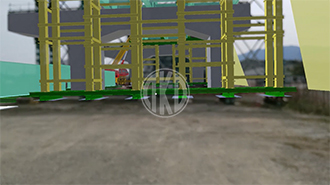

⑥クレーンやベント配置箇所の地盤状況も確認でき、事前に対応ができます。

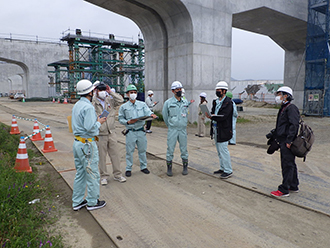

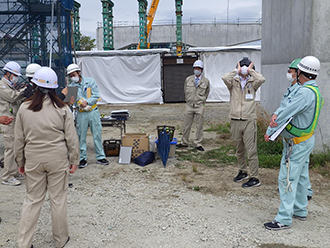

研修には近畿地方整備局奈良国道事務所からもご参加いただき、大変好評をいただきました。
実作業を想定した3Dモデルを現地投影し、『見える化』することで、計画の適合性や安全性の確認などを容易に行うことができました。また、地元の方々への工事説明や、若手技術者の育成や意識向上などにも活用できると考えています。
資料
PDFファイルをご覧になるためにはAdobe Readerが必要です。お持ちでない方は右側のアイコンよりダウンロード（無料）してご利用ください。
動画＆メディア掲載実績
MRによる野洲川の動画
MRによる架設計画のMR投影の動画

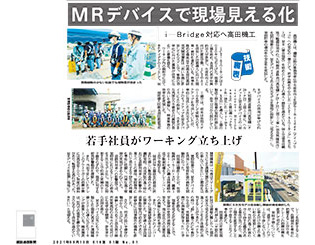

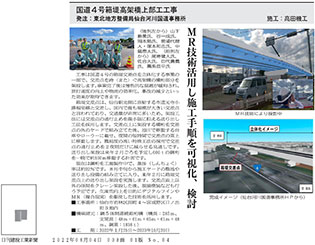

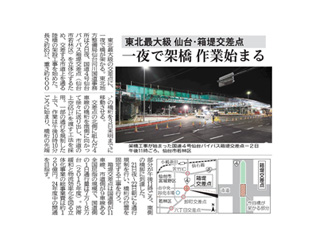

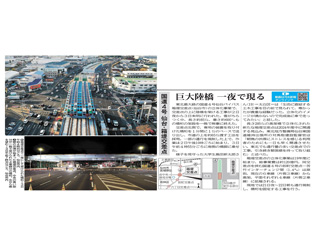

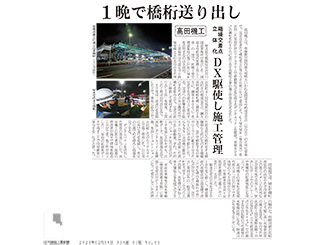

MRデバイス活用の取り組みは、様々なメディアにも紹介されました。

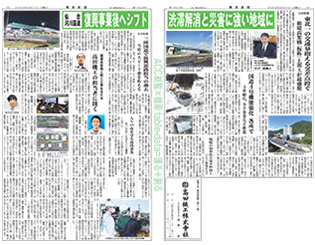

●橋梁新聞社令和5年2月21日掲載
令和3年5月1日掲載

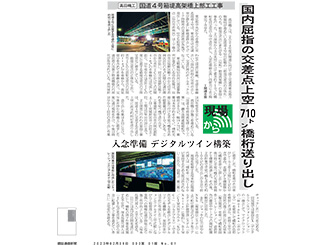

●日刊建設工業新聞令和5年2月6日掲載
令和4年8月4日掲載
令和4年8月5日掲載
●建設通信新聞令和5年2月6日掲載
令和3年9月13日掲載

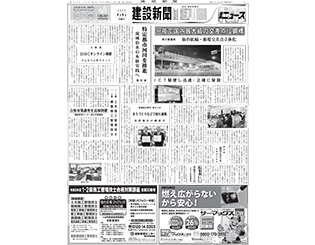

●建設新聞令和5年2月6日掲載
