橋梁関連製品・工法

透明ボルトキャップSHELLPONS(防錆用)

英語:Shell...蓋、海老や蟹の殻
   Pons...ポンっと装着NETIS登録番号:SK-230003-A

ワンタッチで簡単に装着できる透明ボルトキャップ

実際に装着した例

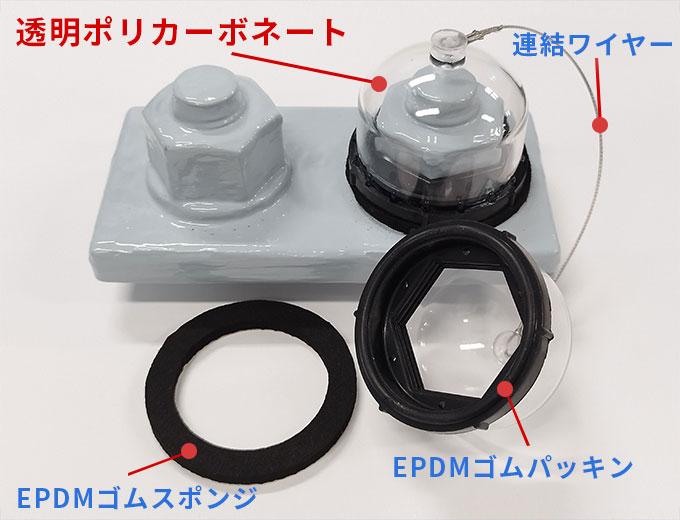

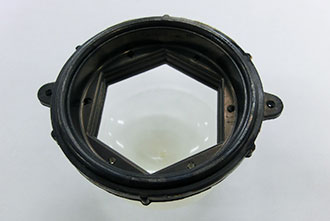

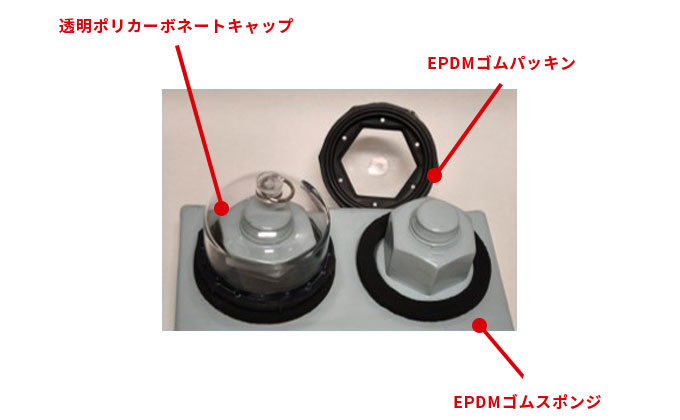

製品構造

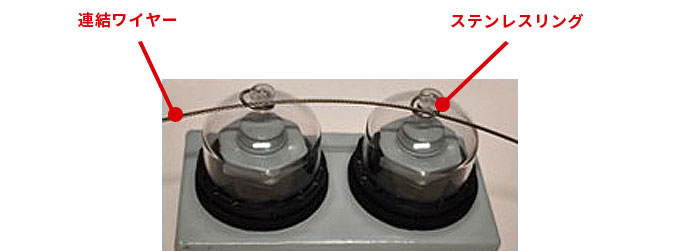

製品構造

シェルポンズの取りつけ方法

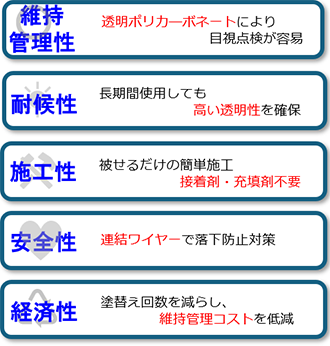

橋梁の長寿命化に貢献

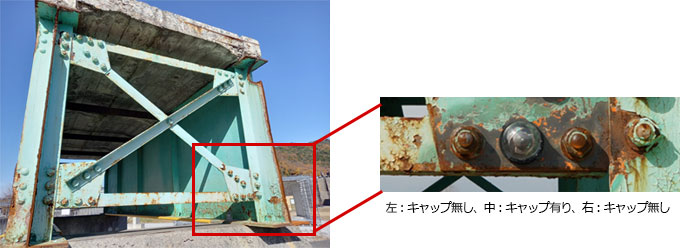

実際に装着した例

鋼橋の連結部に使用する高力ボルトは、一般的に塗装による防錆を施しますが、高力ボルトは形状が複雑で、他の部位に比べて腐食しやすいです。
そこで高力ボルトに本製品を被せることで高力ボルトの腐食を抑制し、橋梁全体の塗替え周期を延長させることが出来ます。
また、既に腐食が始まっている高力ボルトへの使用も有用です。

特徴

  • 高い防錆能力:IPX7等級(水に対する保護レベル)の水密性を有する
  • 点検業務の省力化:透明なポリカーボネートキャップにより内部の状況が把握できる
  • 施工性:接着剤等を使用せず、ゴムパッキンで固定するだけの簡単施工
  • 詳細点検:接着剤不使用の為、キャップを外して点検可能
  • 安全性:米国航空宇宙規格NAS振動試験でキャップが脱落しないことを確認
  • フェイルセーフ:連結ワイヤーで2重の脱落対策

適用範囲

  • M20,M22,M24(高力ボルト・M24ワンサイドボルト)
  • M22,M24,M27(普通ボルト)

※その他のサイズは御問い合わせ下さい

様々な試験によって耐久性を証明しています

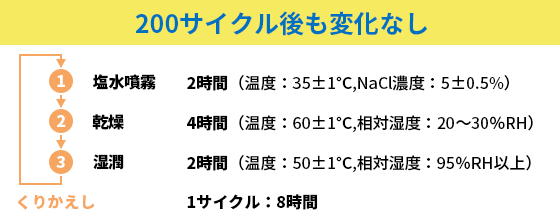

複合サイクル試験JASO M609-91(JIS H 8502めっきの耐食試験方法)

無塗装
(キャップ無し)
無塗装
+キャップ
部分腐食
+キャップ
試験前
80
サイクル
200
サイクル
評価 腐食が相当進行している 腐食なし 腐食の進展なし
200サイクル後も変化なし

水密性試験IEC規格60529にもとづく水密性試験 IPX7等級の水密性を確保
腐食面でも水の侵入無し

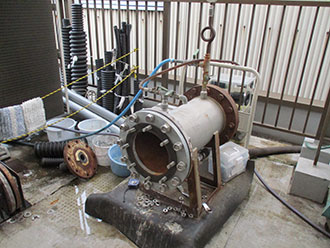

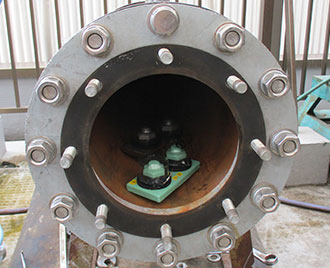

試験体設置状況

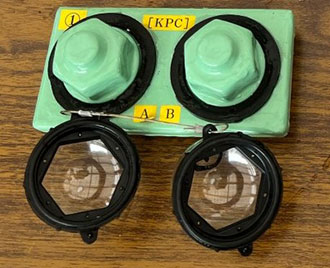

塗装面

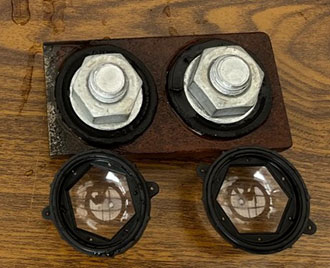

腐食面

水深1mに30分沈めても水の侵入無し

振動試験NAS試験(米国航空規格)に準じた振動試験 耐振動性を確保

■試験条件

・振動数:30Hz(1750~1800s.p.m)
・振動回数:30000cycles(約17分)

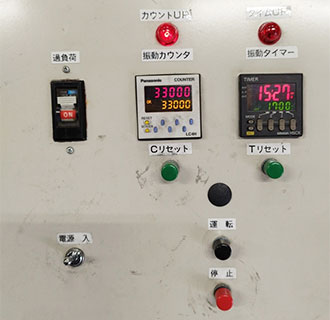

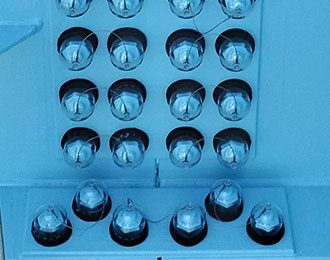

試験装置にセットした様子

振動数

試験体のずれや脱落無し

耐候性試験スーパーキセノンウェザーメータで3000時間照射

■試験条件

・適用:JIS K7350-2
・照射波長:300nm~400nm
・照射照度:180W/m2
・照射時間:3000時間
・暴露サイクル:1500サイクル
  (102分照射→18分照射+水噴霧)

耐候性試験

試験結果

紫外線に対して問題なし

暴露試験各地で屋外暴露試験を行っています。

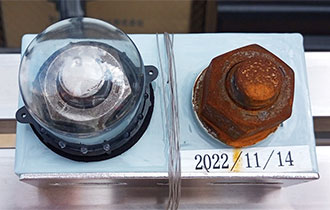

左:キャップ有り、右:キャップ無し

土木研究所沖縄暴露場(沖縄県国頭郡大宜味村)

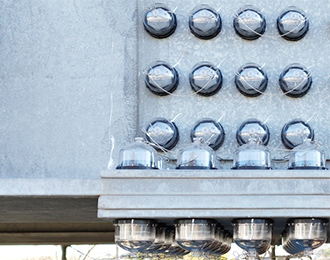

施工事例

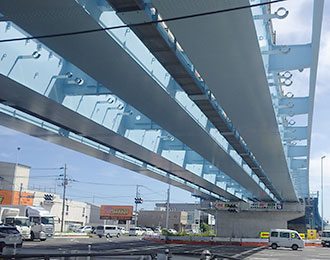

国土交通省 東北地方整備局 箱堤高架橋(宮城県)

適用実績

内閣府沖縄総合事務局
国土交通省 東北地方整備局、中部地方整備局、近畿地方整備局、中国地方整備局、四国地方整備局
東日本高速道路株式会社、西日本高速道路株式会社
本州四国連絡高速道路株式会社
青森県、秋田県、群馬県、静岡県、滋賀県、和歌山県

外部発表

■ 土木学会

■ 日本鋼構造協会

SHELLPONS(カタログダウンロード)

PDF書類をご覧になる場合は、Adobe Readerが必要です。
お持ちでない方は下のアイコンよりダウンロード(無料)してご利用ください。

お問い合わせ
〒556-0011
大阪市浪速区難波中2丁目10番70号
(パークスタワー6階)
高田機工株式会社 デバイス推進室
電話:(06)-6649-5122
FAX:(06)-6649-5228
